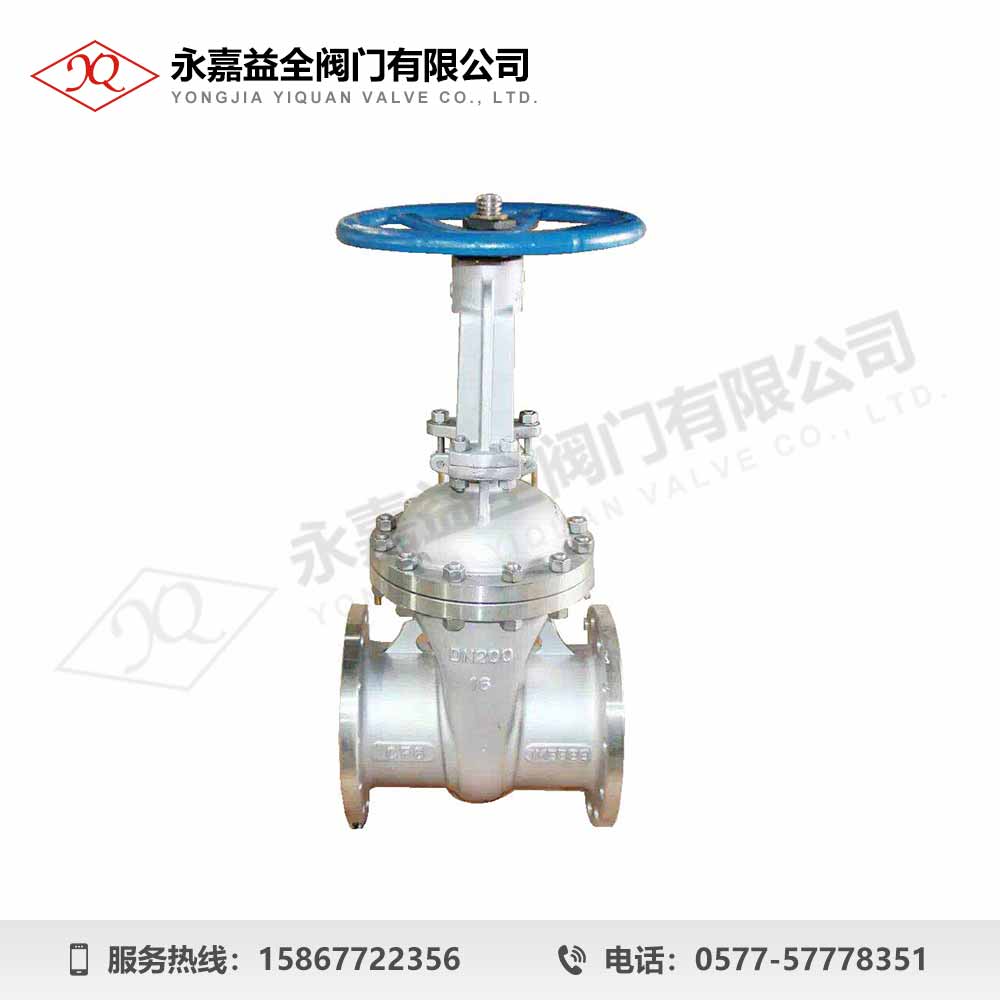

铸钢闸阀的启闭件是闸板,闸板的运动方向与流体方向相垂直,闸阀只能作全开和全关,不能作调节和节流。闸板有两个密封面,常用的模式闸板阀的两个密封面形成楔形、楔形角随阀门参数而异,通常为50,介质温度不高时为2°52'。楔式闸阀的闸板可以做成一个整体,叫做刚性闸板;也可以做成能产生微量变形的闸板,以改善其工艺性,弥补密封面角度在加工过程中产生的偏差,这种闸板叫做弹性闸板。
一、铸钢闸阀的定义
铸钢闸阀:是所有用金属钢材料浇铸成铸件加工的闸阀统称铸钢闸阀。与铸钢闸阀相对应的还铸铁闸阀、锻钢闸阀,可锻铸铁闸阀。
二、铸钢闸阀的分类
铸钢闸阀:按材料分有碳钢闸阀、不锈钢闸阀、低合金钢闸阀(耐高温的铬钼钢属这个类别)、低温钢闸阀等。
各类铸钢闸阀下又有各种具体钢种牌号常用如下:
1、碳钢闸阀铸件牌号有:WCA、WCB、WCC、LCB等;适用温度-46度~425度。
2、不锈钢闸阀铸件牌号:301不锈钢、CF8不锈钢(对应锻件304不锈钢)、CF8M不锈钢(对应锻件316不锈钢)等;适用温度-198度~816度。
3、低合金钢分高温合金钢和高强度低合金钢,其中高温合金钢就是常说的铬钼钢。
铬钼钢闸阀的铸件牌号:ZG1Cr5Mo、ZG15Cr1MoV、ZG20CrMoV、WC6、WC9、C12A等。适用温度550度~750度。
每种具体的牌号材料所适用的温度各不相同,视实际工况条件选用。
三、铸钢闸阀的误区说明
在阀门采购中说到铸钢闸阀通常就是指WCB牌号的碳钢闸阀,因为在早期的时候钢制铸件没有像现在这样丰富,说到铸钢闸阀只有WCB这个材料好选,时间久了默认铸钢闸阀就是WCB碳钢闸阀,WCB碳钢闸阀也是历史悠久,使用广泛的阀门结构形式之一。
四、铸钢闸阀的标准
试验执行标准:GB/T13927-2008名称通用阀门压力试验
设计标准:GB/T12234-2007名称:石油天然气工业用螺柱连接阀盖的钢制闸阀
法兰连接:JB/T79-94机械部法兰标准、GB/T9113-2000国家推荐法兰标准、HG/T20592-2009化工部法兰
结构长度:GB12221-2005名称:金属阀门的结构长度
公称通径:DN15~DN1200mm
公称压力:PN10~PN320、1.0Mpa~32.0Mpa
五、铸钢闸阀的适用介质
1、碳钢闸阀材料代号"C":水、油、蒸汽(温度≤425℃)
2、304不锈钢闸阀材料代号"P":硝酸类(温度≤200℃)
3、316不锈钢闸阀材料代号"R":醋酸类(温度≤200℃)
4、WC6、WC9铬钼钢闸阀材料代号"I":水、油、蒸汽(温度≤595℃)
